Le 10Gb en 4 étapes : le routeur 2/4

Aujourd’hui nous abordons la partie routeur, le lien entre le réseau local et internet, autrement appelé cœur de réseau ici.

C’est un équipement récent de la marque américaine Ubiquiti et de la gamme Unifi, le routeur Cloud Gateway Fiber, qui a été sélectionné. Il remplace un modèle encore d’actualité, un routeur UDM PRO.

CONTEXTE :
AEM travaille essentiellement pour des clients PME/TPE. C'est dans ce cadre et pour des besoins spécifiques que les équipements ont été retenus.

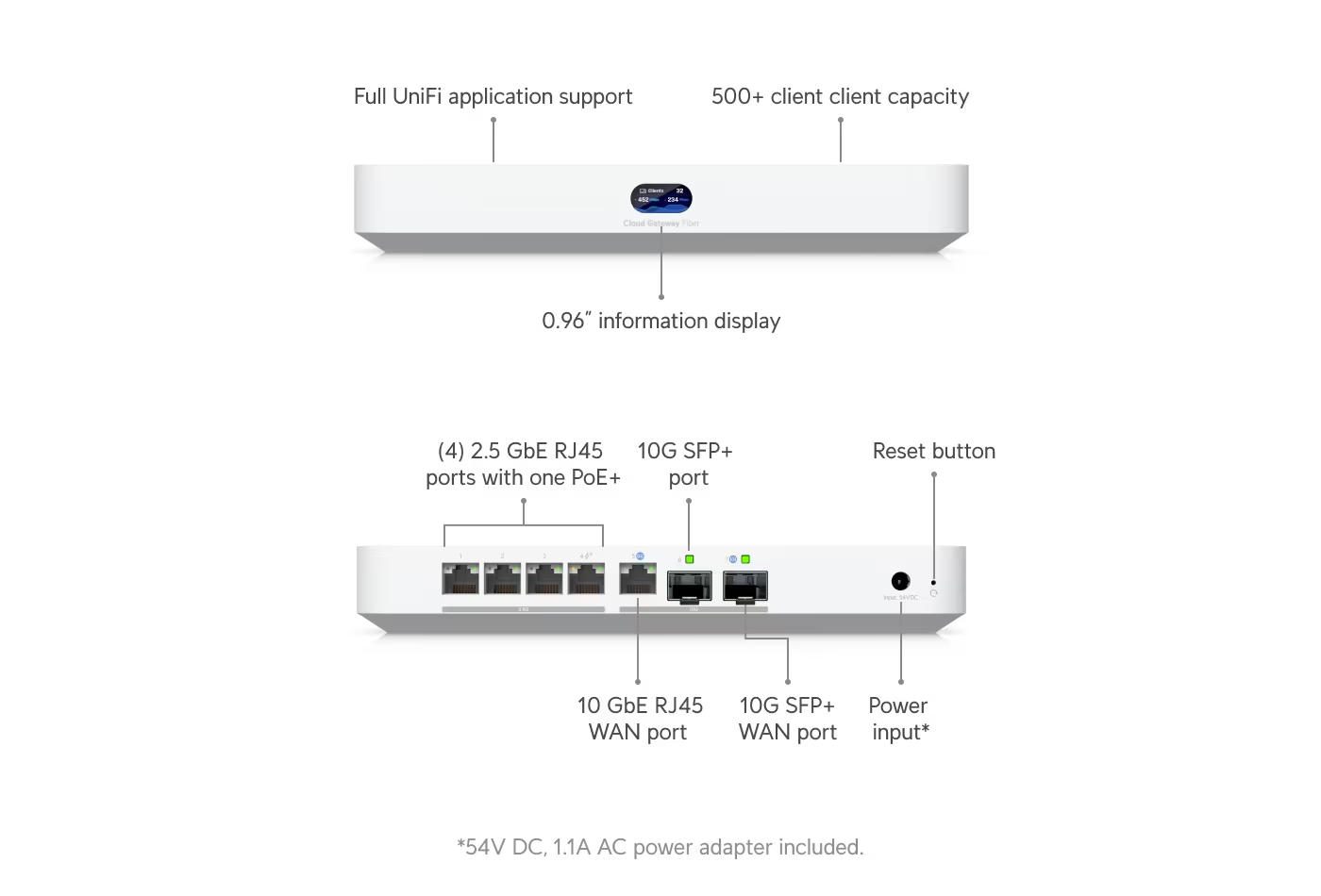

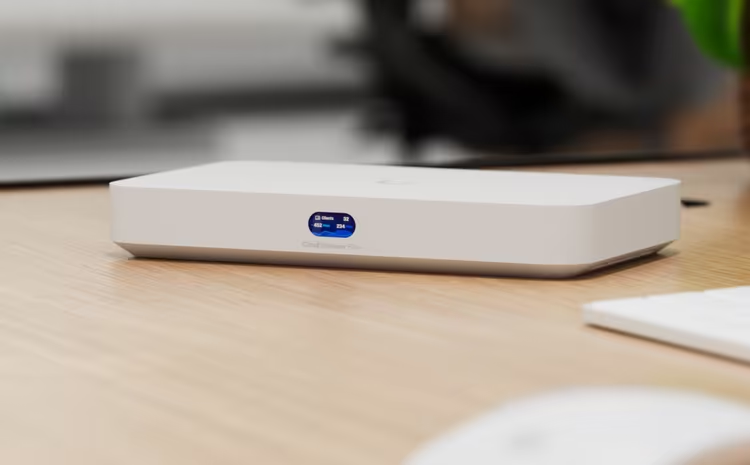

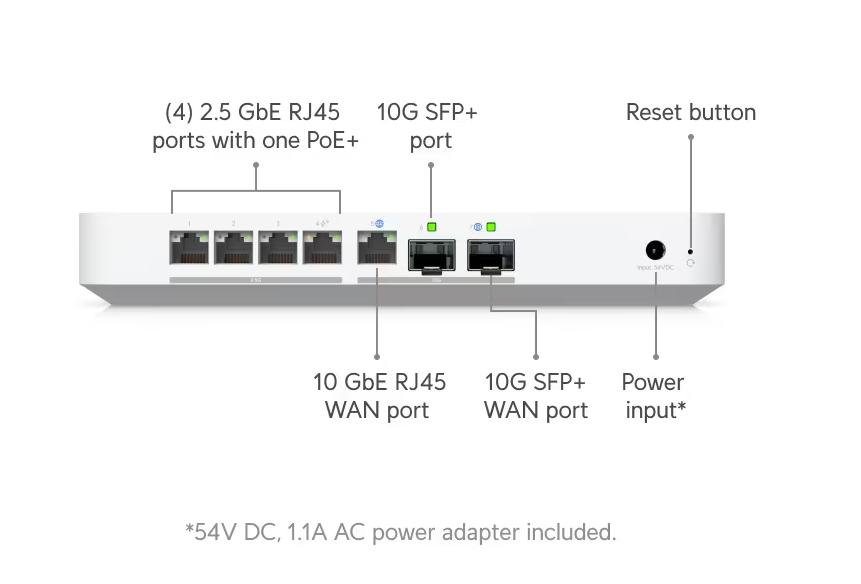

Ce boitier Cloud Gateway Fiber fait partie de la nouvelle génération de routeur Unifi intégrant directement le contrôleur réseau (depuis l’arrivée de la gamme UDM). Il dispose d’une connectique Ethernet 4 x 2.5 GbE RJ45 (dont 1 x PoE+), 1 x 10 GbE RJ45 (WAN), 2 x 10G SFP+ (1 x WAN et 1 x LAN). Avec la possibilité d’utiliser jusqu’à 6 x WAN.

Dans notre cas, il y a 2 x liens 10 Gb LAN interne et 1 x 10 Gb WAN (FREE) et 1 x 2,5 Gb WAN (Orange).

Budget : une construction

Le boitier va gérer uniquement la partie réseau … les services proposés par Ubiquiti (caméra, control d’accès etc) ne sont pas utilisés.

Avec un tarif inférieur à 280 € HT au 07/07/2025, et une garantie de 2 ans, il est le plus puissant de sa gamme (adapté au TPE/PME) et peut traiter 5Gb/s au niveau de l’IDS selon Ubiquiti (attention abonnement nécessaire Threat) pour un encombrement réduit (5 x plus compact que l’UDM PRO) et une consommation oscillant entre 30 et 60 W. C’est un excellent rapport qualité / prix (à vérifier dans la durée).

Le réseau 10 Gb est une chaîne constituée de nombreux maillons. Ajouté à cela, la mise à niveau « cœur de réseau » peut nécessiter un upgrade des terminaux (ordinateurs, serveur dont NAS (carte réseau et disques), du câblage etc …). Bref, c’est une mise à niveau qui se prépare dans le temps. Les équipements doivent être sélectionnés en vue d’une future compatibilité. Bref, tout dépendra du besoin (nbre de postes, équipements utilisés etc …) mais on peut fournir des estimations :

• une connexion fibre (ici Free Pro 8Gb/s),
• un routeur fibre 10 Gb/s, avec un DAC 10 GB,
• un ordinateur compatible, avec adaptateur ou dock 10 Gb/s,
• switch, câble et adaptateur associé si nécessaire,
• adaptateur SFP+ ou DAC 10G,

Cela représente à minima une enveloppe de 800 € TTC pour la partie réseau. Mais cela ne s’arrête pas à ce facteur, et nous pourrions dépasser les >> 10 k€ si les switch, ordinateurs, serveur ou encore réseau doivent être remplacés.

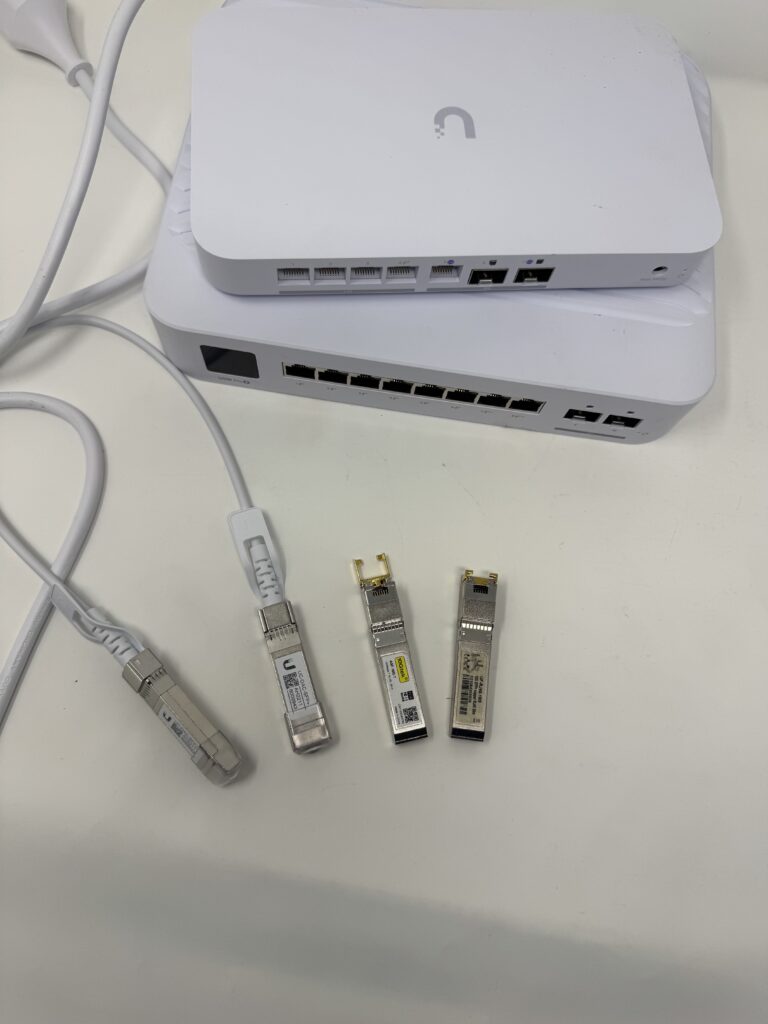

Raccordement et accessoires SFP+ utilisés

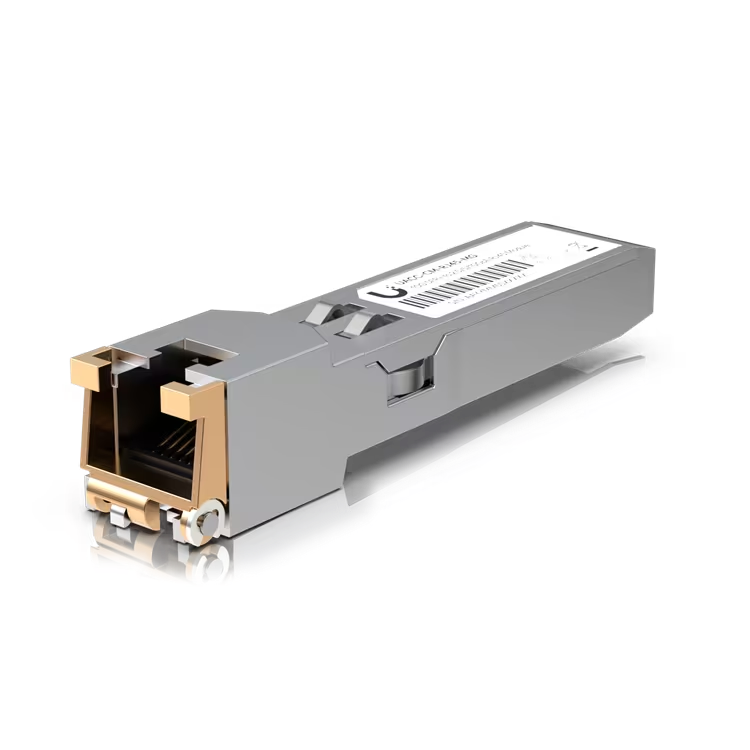

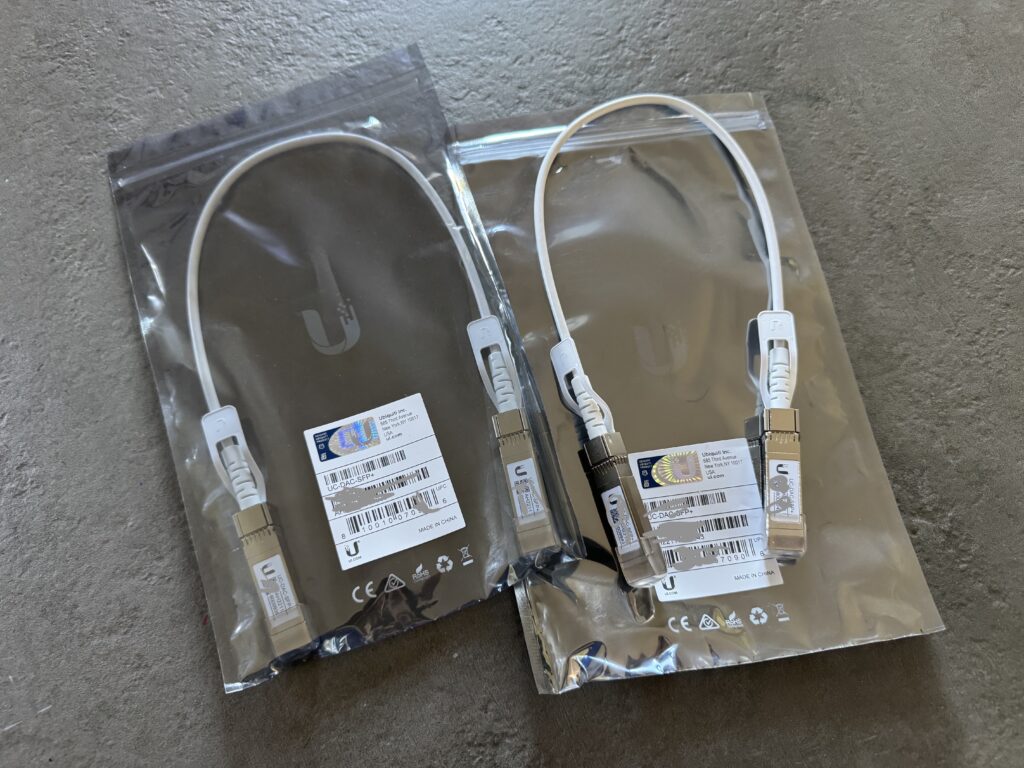

Pour le raccordement des boitiers entre eux (switch, borne wifi etc …), des adaptateurs SFP+ cuivre, SFP+ fibre, voire DAC sont nécessaires (à minima pour les connectiques SFP+ si elles sont exploitées). La technologie dépendra essentiellement du type de connecteur disponible et de la longueur de câble nécessaire. Un adaptateur DAC coutera 10 x moins cher que 2 x 10 GBASET-T cuivre par exemple …

Prenez bien en compte les aspects latence, consommation, et prix … selon les technologies c’est un facteur 10 pour la latence, facteur 5x pour le prix, idem pour la conso.

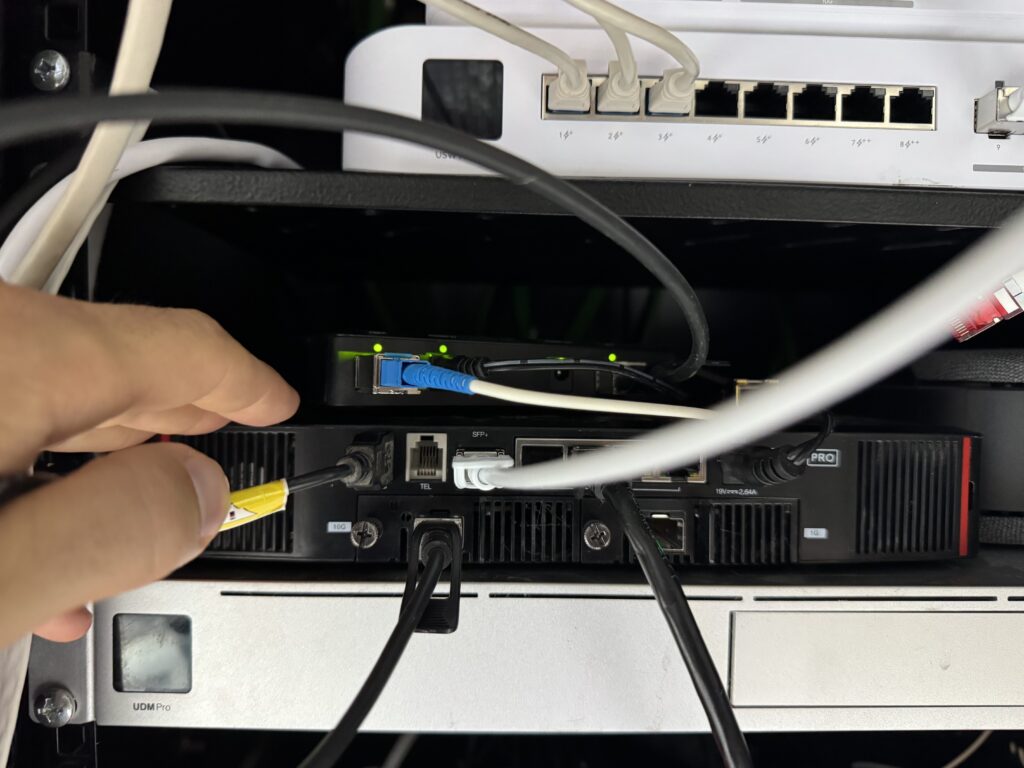

Installation et configuration

Je ne rentre pas ici dans les détails de l’installation des équipements … ce n’est que du déballage et du branchement de câble. Le réseau du client est en catégorie 6A certifié donc pas d’upgrade nécessaire sur ce plan.

Installation

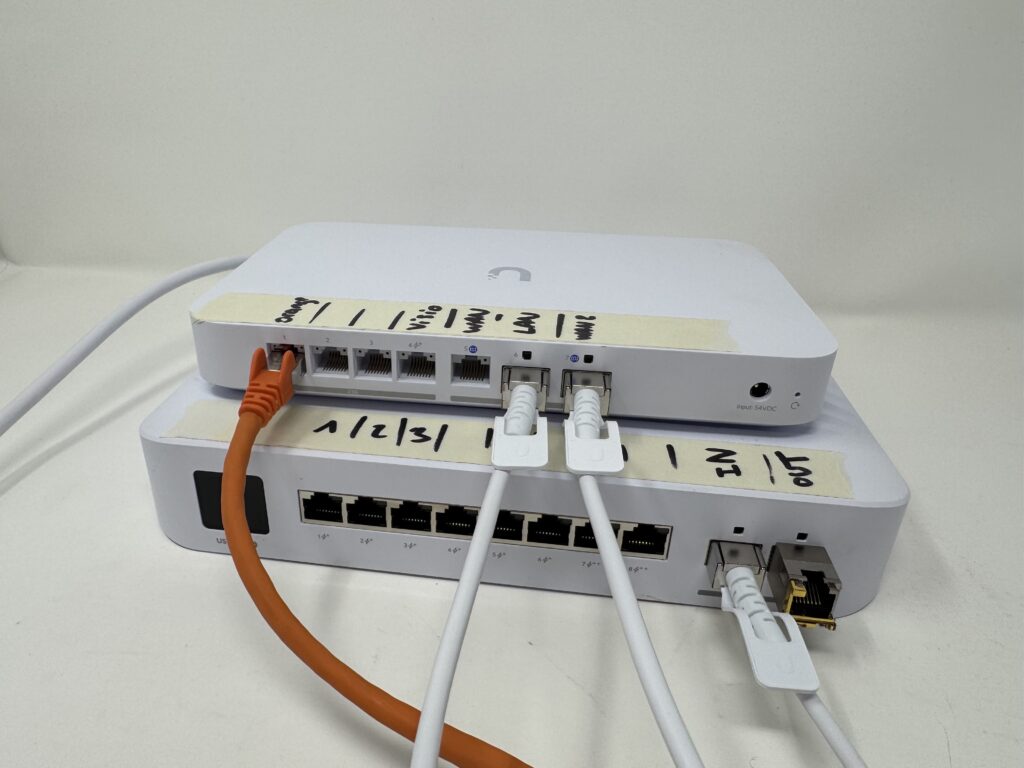

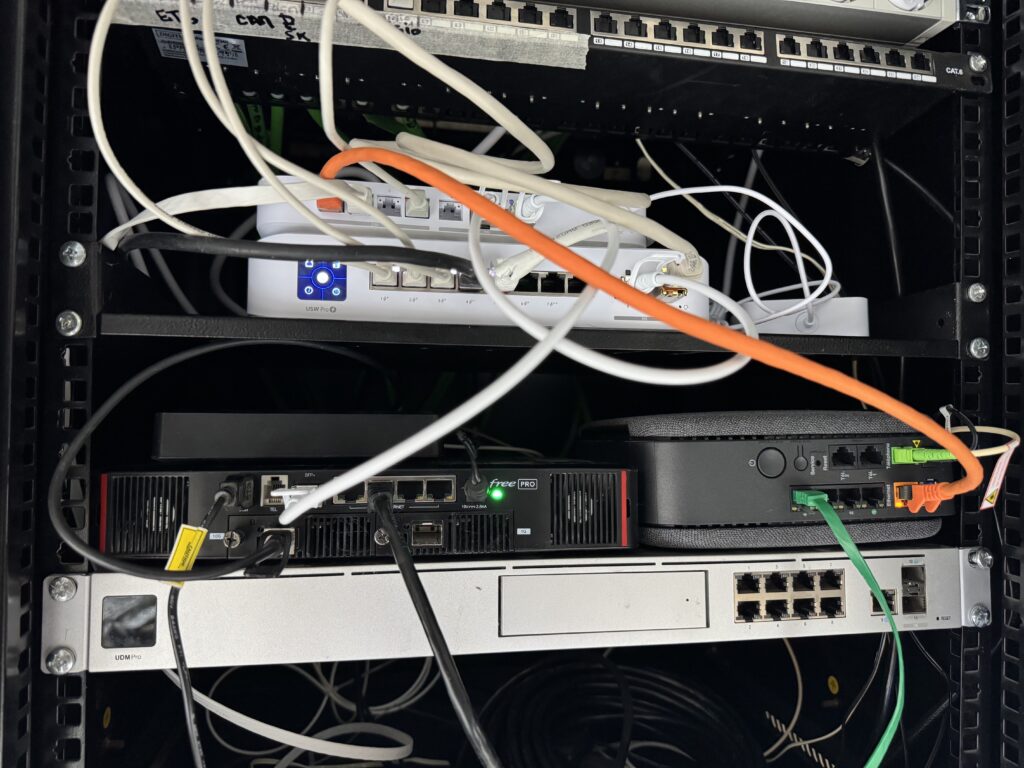

L’installation intègrent plusieurs équipements compatibles :

nota : à savoir que des bornes wifi 2,5 Gb et 10 Gb/s existent mais nécessiteront une MàJ des switch. À la vue du nombre de user dans la structure, le peu d’équipements wifi compatibles wifi 7, et le gain potentiel, c’est clairement inutile !

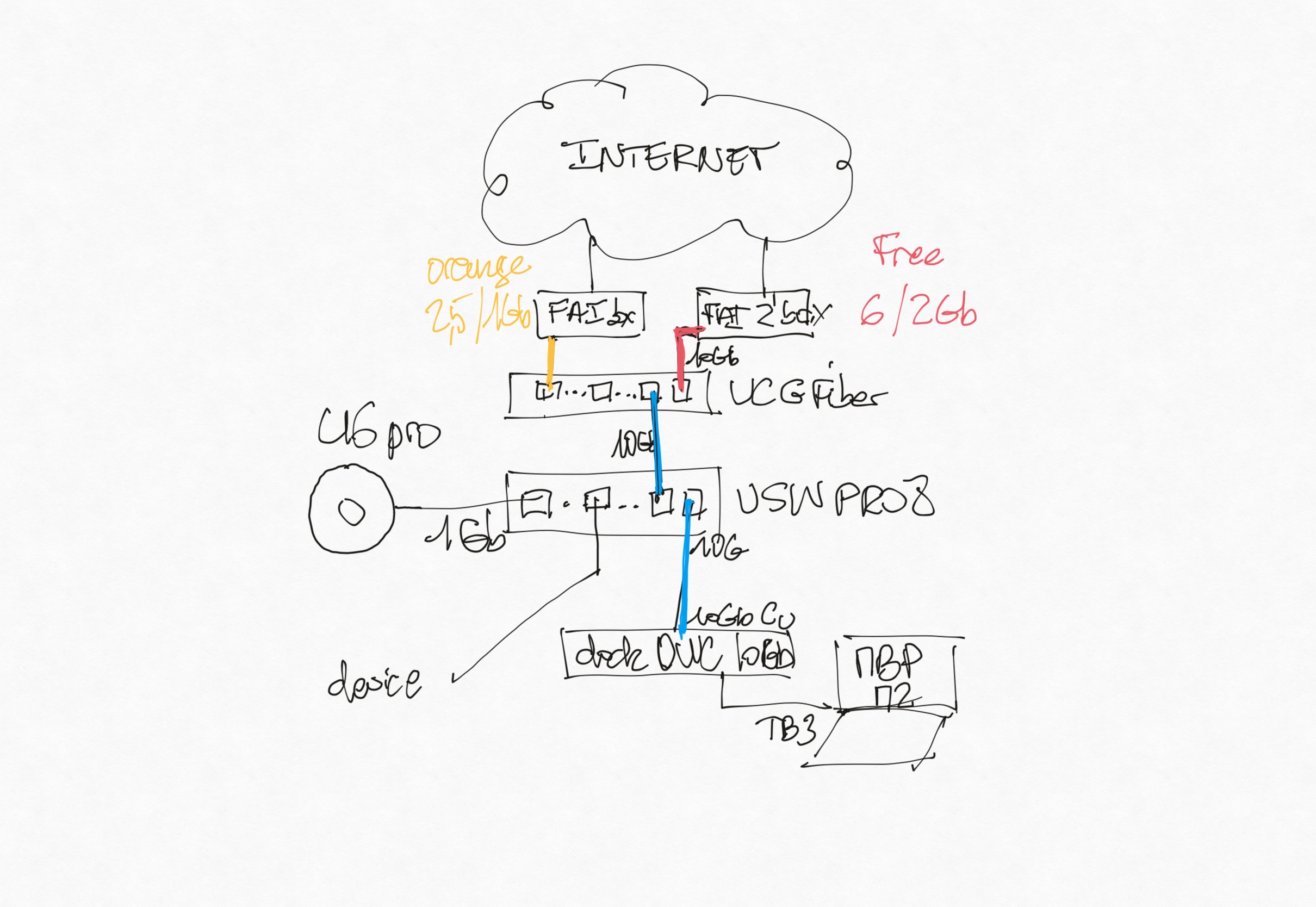

Voici le schéma d’installation :

Configuration

Au sujet de la configuration, pour remplacer le routeur précédent, chez Unifi nous disposons de deux options à ma connaissance …

• A – restaurer la configuration d’un équipement sur le nouvel.
• B – repartir from scratch pour éviter les phénomènes d’héritage …

Suivez les instructions fournies par Ubiquiti. C’est très simple … un smartphone (avec l’app installée) détecte le nouvel équipement … on lance la restauration et c’est terminé. Biensûr, il faut bénéficier d’un compte Ubiquiti, avoir sauvegarder la conf., ajuster un peu la conf. etc …

nota : alors c’est plutôt particulier chez Ubiquiti parce que le routeur doit disposer d’une connexion internet par défaut … ce qui peut s’avérer assez frustrant. Heureusement, depuis peu, l’app autorise la configuration en mode hors connexion mais l’option n’est pas proposée par défaut !

Et la suite ?

Et bien … ça sera dans le prochain article !

… ET je peux donner également d’autres pistes comme par exemple

1. connecter directement le routeur à la fibre, sans ONT,
2. multiplier le nombre de lien WAN (6x max.) et activer la fonction SDWAN (cette fonction n’a pas été analysée).
3. câblage 10 Gb : câble et connecteur,
